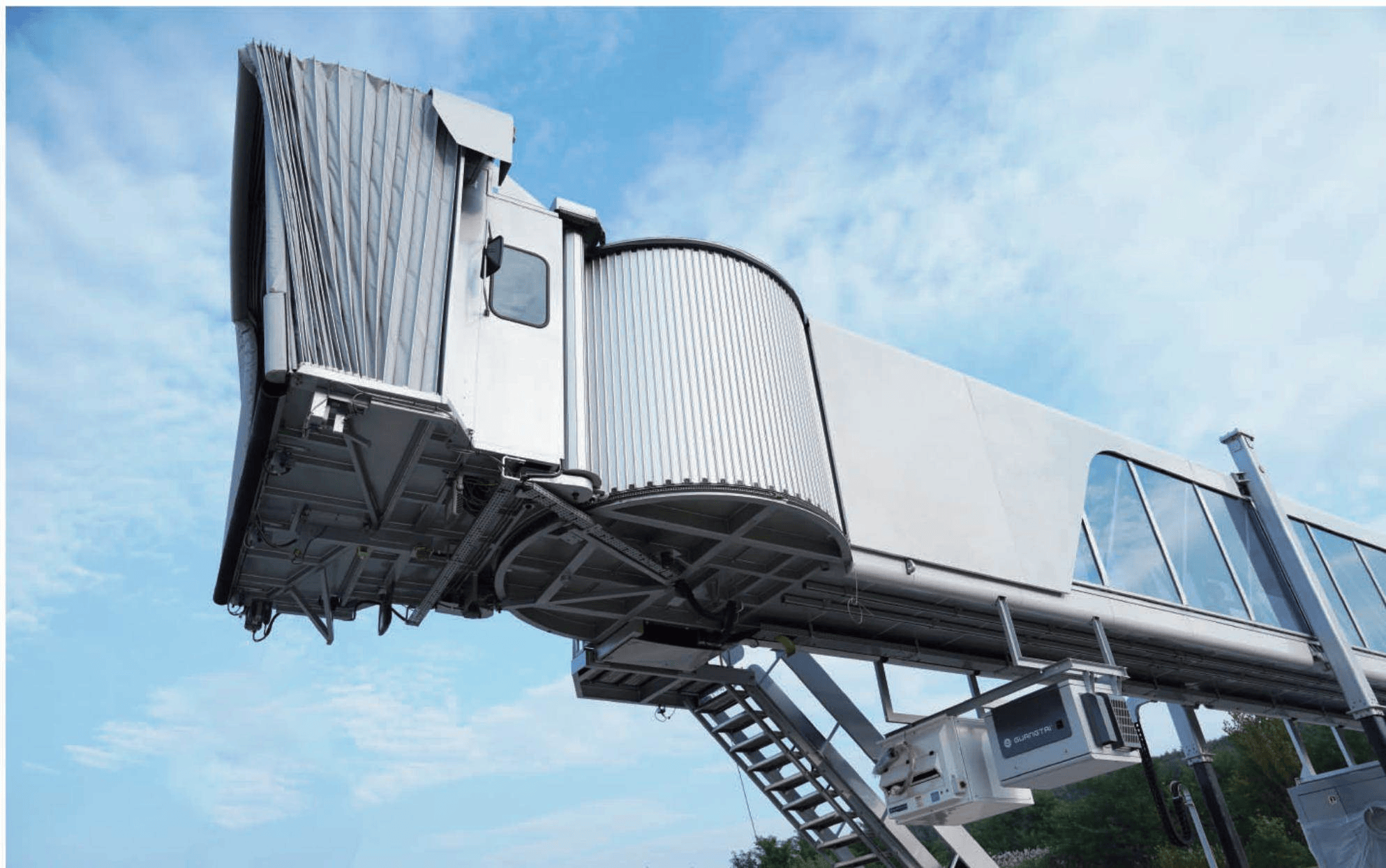

ATLSYDB2-46.5/27.5-P Integrated Passenger Boarding System

Negotiable
China
No.16, Huanghe Street, Huancui District, Weihai City, Shandong Province, China (264200)
+86 631 3803235
Online Contact
Favorite
Product Introduction

ATLSYDB2-46.5/27.5-P integrates the boarding bridge, solid state converter, cable retriever, aircraft air conditioning, and management system. With safety, reliability and high intelligence, it can quickly and accurately dock the aircraft.

Features

  • Equipped with Information management system , suitable for PC and mobile app;
  • Redundant design for safety and reliability;
  • Collision protection, safety shoe, wheel guardrails and fall protection;
  • Stable and smooth movement with hydraulic lifting and electric driving.
Product Parameters

MAIN CONFIGURATION

Driving/Height Adjusting Motor SEW Display Screen Schneider
Hydraulic Pump Motor Siemens PLC Controller Schneider
Hydraulic Pump Mazucci Tyre Solideal



PARAMETER Narrow Widen
Bridge Length 27.5m~46.5m. 28.2m~47.8m.
Min.Tunnel Width ≥ 1.5m ≥ 1.68m
Min.Tunnel Height ≥ 2.1m ≥ 2.13m
Cab Height 1.8m~5.5m 1.8m~5.5m
Cab Rotation 90° (left)/35° (right) 90° (left)/35° (right)
Bridge Rotation 88° (left,right) 88° (left,right)
Drive Wheel Rotation 92°(left,right) 92°(left,right)
Automatic Lifting ≤ 0.05m/s ≤ 0.05m/s
Speed Driving Speed ≤ 0.5m/s ≤ 0.5m/s
Emergency Descent Speed 0.1m/s~0.2m/s 0.1m/s~0.2m/s
Cab Rotation Speed 1~3°/s 1~3°/s
Wind Resistance 27.8m/s 27.8m/s
Tunnel Sidewall Glass/Metal Glass/Metal
Driving Type Hydraulic Lifting/Electromechanical Driving
